VFD17AMS43AFSAA

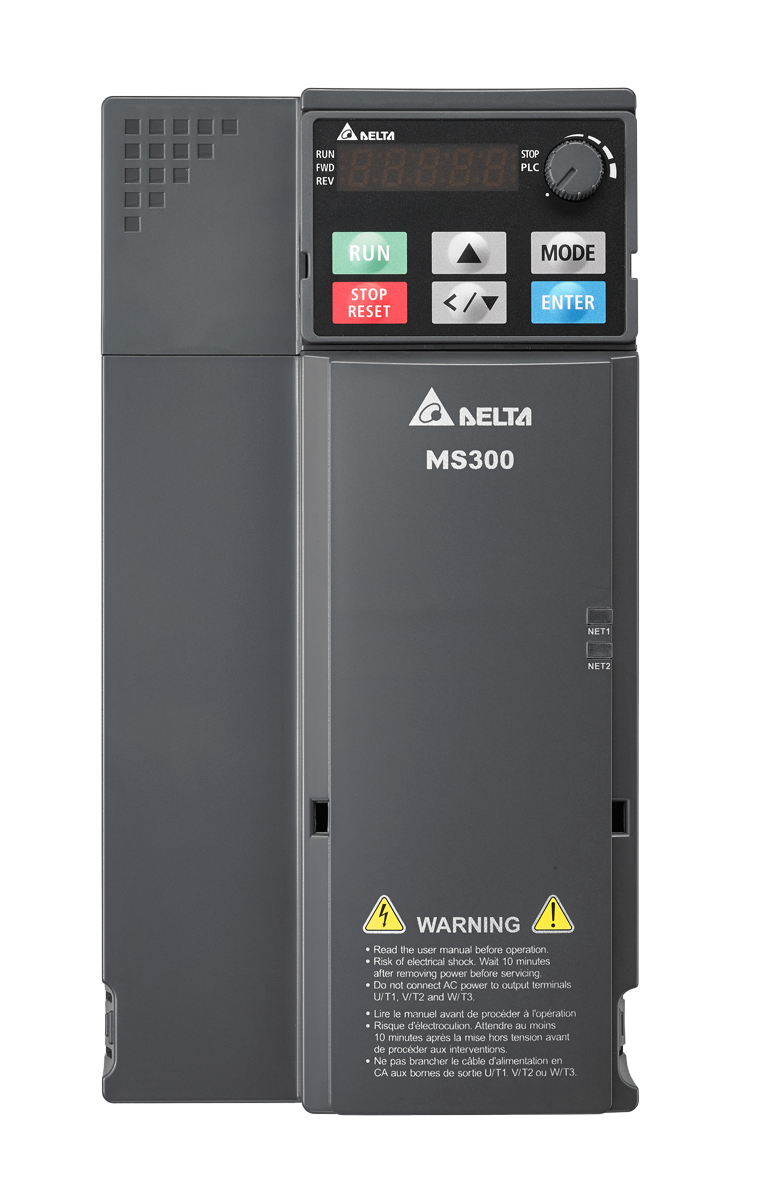

Frekvenční měnič MS300; 7,5kW; 17A; 460V; 3fáze; IP20; STO SIL2; EMI

Stock:
List price:
Discount:

bez DPH

s DPH

Popis

Výkonný malý frekvenční měnič s vektorovým řízením

Technické parametre

Vektorové řízení bez zpětné vazby nebo skalární řízení V/f
Jednoduché polohování
Volba režimu Normal / Heavy Duty
Výstupní frekvence do 600Hz nebo 1500Hz (vysokorychlostní model pro vřetena)
Nosná frekvence 2 – 15kHz
Řízení asynchronních motorů i motorů s permanentními magnety
Přetížitelnost 120% jmenovitého proudu po dobu 1 minuty a 150% po dobu 3 sekund v režimu Normal Duty, 150% jmenovitého proudu po dobu 1 minuty a 200% po dobu 3 sekund v režimu Heavy Duty
PID regulace s funkcí spánku
Autotuning (rotační i statický)
Aplikační makra
Zabudované PLC s 2000 kroky
Zabudovaný EMI filtr (verze AFSAA a AFSHA)
Možnost připojení PTC od motoru
Odnímatelná klávesnice s možností připojení pomocí 0,6m, 1m, 2m, 3m nebo 5m kabelu
Komunikace RS-485 s protokolem Modbus ASCII / RTU
Možnost použití komunikačních karet CANopen, EtherNet/IP, Modbus TCP, PROFIBUS-DP, DeviceNet
Vyvedené svorky stejnosměrné sběrnice a integrovaná brzdná jednotka
7 digitálních přepínatelných vstupů NPN / PNP, z toho 1 pulzní 33kHz
1 napěťový 0~10V / -10~+10V a 1 volitelný napěťový / proudový analogový vstup
2 tranzistorové NPN výstupy, 1 pulzní 33kHz a 1 relé výstup se spínacím i rozpínacím kontaktem
1 napěťový / proudový analogový výstup
Vstup bezpečného odpojení kategorie SIL2 podle IEC61508
Volitelná karta pro záložní napájení ze zdroje 24VDC
USB port typu B pro jednodušší připojení k PC
Pružinové svorky na řídících svorkách
Standardní provedení IP20 a možnost zvýšení na IP40 pomocí speciálních záslepek
Dostupná i verze s krytím IP66 a volitelným hlavním vypínačem

Príklady použitia

Vřetena obráběcích strojů;
kompresory;
tiskařské stroje;
papírenské lisy a stroje;
balící stroje;
v tiskařské stroje;
textilní stroje;
eskalátory;
dopravníky.

Fotogaléria

Na stiahnutie

DELTA_IA-MDS_MS300 IP66-NEMA 4X_UM_EN_20190124.pdf (10.4 MB)

sťahujem...

stiahnuté

DELTA_IA-MDS_MS300_C_EN_20210714.pdf (8.9 MB)

sťahujem...

stiahnuté

DELTA_IA-MDS_MS300_UM_EN_20240430.pdf (55.6 MB)

sťahujem...

stiahnuté

DELTA_IA-MDS_VFD MS300_high_UM_EN_20170306.pdf (17.1 MB)

sťahujem...

stiahnuté

Frekvencni_menic_MS300_2018_03_20.pdf (3.5 MB)

sťahujem...

stiahnuté

M300 nastavenie základných parametrov 2023_06_08.pdf (0.2 MB)

sťahujem...

stiahnuté

M300 připojení klávesnice KPC-CC01 + kopírování parametrů 2023_02_28.pdf (0.6 MB)

sťahujem...

stiahnuté

M300 škálovanie potenciometra klávesnice 2026_06_16.pdf (0.4 MB)

sťahujem...

stiahnuté

Tabulka jištění brzdení MS300_29_06_2022.pdf (0.4 MB)

sťahujem...

stiahnuté

VFD doporučené hodnoty jističů pro frekvenční měniče 2024_06_11.pdf (0.3 MB)

sťahujem...

stiahnuté

VFD škálování analogového vstupu 11_6_2024.pdf (0.4 MB)

sťahujem...

stiahnuté
